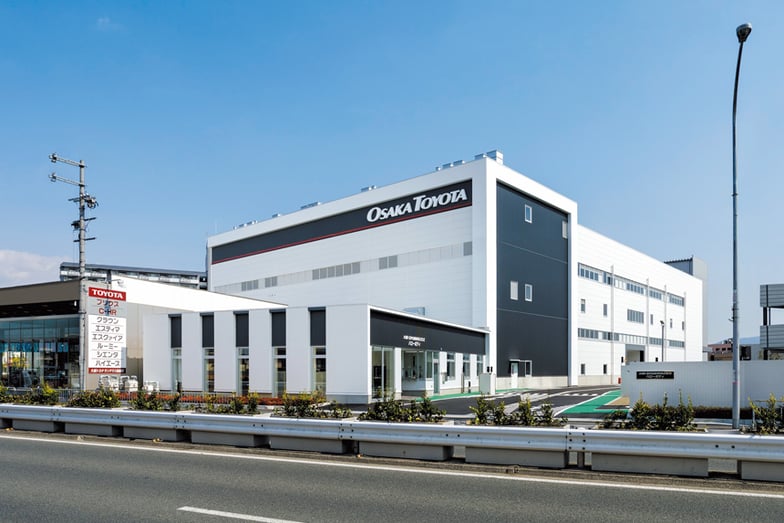

大阪トヨタ自動車株式会社 ハローボディ様
外気処理空調機を使用した塗装ブースの
導入で水性塗料に最適な塗装環境を実現
用途
塗装ブース専用の空調設備
使用条件
塗装ブース内温湿度／夏季：32℃ 50% 冬季：15℃ 40%
納入機器
- 「設備用パッケージエアコン外気処理仕様（大風量モデル）」
RDA-AP8004HF×6台 ROP-AP2806HS×6台 - 空冷式一体型パッケージエアコン「シングルエース外気処理仕様（大風量モデル）」
RDA-SPE8006HF×3台
ANDEX製塗装ブースの空調設備として「設備用パッケージエアコン外気処理仕様」と「シングルエース外気処理仕様」を導入。
導入背景
新工場建設に際し、VOC※低減に向けた取り組みとして「100%水性塗料の使用」が命題となり、それに対応可能な塗装ブースの導入を検討
※VOC：揮発性有機化合物
課題
- VOC低減に向けた企業活動の一環として、またトヨタ自動車の方針発表もあり「100%水性塗料の使用」が命題となったが、従来の塗料と特性が異なるため作業生産性の低下や塗装品質の低下がないよう水性塗料の特性に合った塗装ブースの検討が課題。
要望
- 水性塗料の特性に合った水性塗料対応型の塗装ブースを導入したい。
- 季節や温湿度変化等外気環境に影響を受けない塗装ブースを導入したい。
導入前の心配点
- 生産性及び品質面（温湿度管理）で問題なく稼働できるか心配。
改善手法
外気処理空調機を使用した塗装ブースで水性塗料に最適な塗装環境創出が可能なシステムををご提案
運用提案
- 外気処理空調機により年間を通して塗装ブース内が水性塗料使用に最適な環境となるシステムをご提案。
- 室内外機一体型の「シングルエース外気処理仕様」の採用により容易なメンテナンスが可能なシステムをご提案。
- インバーター制御による負荷変動に対応したキメ細かい制御による運用が可能なシステムをご提案。
- 「シングルエース」「設備用パッケージエアコン」の外気処理仕様は吹出温度制御が可能なため、外部センサーを使用することなく露点制御が可能なシステムをご提案。

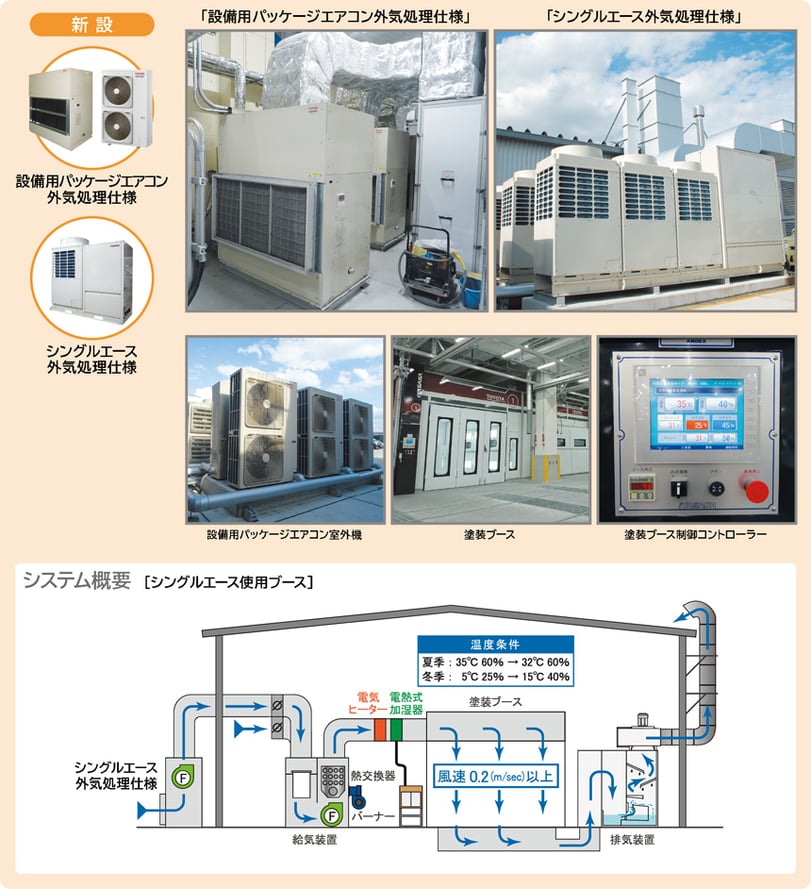

実施内容
限られた設置スペースに効率的な設置を実現
導入効果
水性塗料に最適な塗装環境を創出し生産性向上を実現
-
1
外気処理空調機を使用した塗装ブースでキメ細かな温湿度管理を実現
-
2
空調された塗装ブースにより快適な作業環境を実現
お客様の声
当社の新工場である「ハローボディ」は2019年3月に竣工し、4月から稼働しております。当社では3年前から水性塗料の使用に取り組んでおりましたが、作業効率や品質面でさまざまな課題がありました。しかし、新工場では100%水性塗料使用に切り替えようということで、水性塗料使用に最適な塗装ブースの検討を開始しました。水性塗料使用に際しては、一般的に「湿度が高いと作業時間が長くなり、低いと品質が低下する」と言われており、温湿度の変化が生産性や仕上がりに大きく影響するため、検討を慎重に進めました。そんな中ANDEXのLIVE FACTORYで東芝キヤリア（現日本キヤリア）の空調機を使用した塗装ブースを終日お借りして、実機による検証が行え、能力も実体験できたのが決め手で導入しました。竣工当初の目標である、月間700台の対応も実現でき、今後はこれまでと同様の高品質を維持しながら、さらなる生産効率の向上を目指し取り組んでいきたいと思います。
